  • 北阳传感器 红外线扫描激光雷达
北阳传感器 红外线扫描激光雷达

北阳传感器 红外线扫描激光雷达

产品规格:  
红外线扫描传感器
产品型号:  
PBS-03JN
立即咨询
北阳传感器 红外线扫描激光雷达
产品详情
规格参数

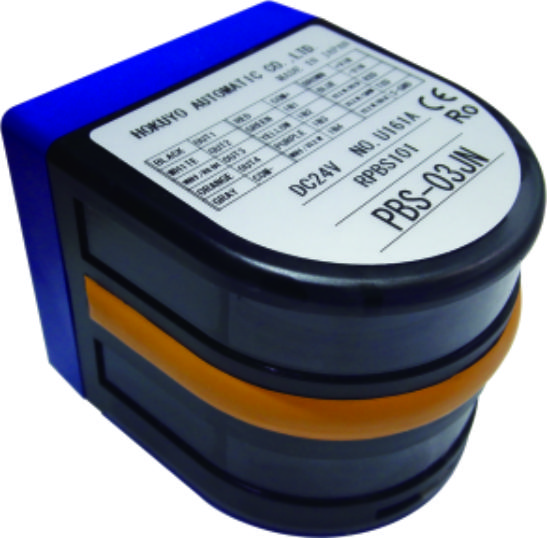

HOKUYO 红外线扫描传感器 PBS-03JN


- >体积比PB9小60%。扫描角度(检测区域)增加到180°,检测死区变小。
- >工作原理:通过LED(λ= 880nm)扫描检测区域,计算物体坐标,然后检测设置区域中的障碍物。
- >检测区域可由PC(RS-232C)配置。对于每个区域,可以配置3个输出。
- >可以使用外部输入切换PC配置的15个检测区域。

结构(光扫描图像)

产品规格

型号。 PBS-03JN
能量源 24VDC(允许范围18至30VDC,包括纹波)
目前的消费 250mA以下(发光停止时
100mA以下)除了I / O端子电流和冲击电流(500mA)
光源 红外LED
可检测物体和检测区域 300×300mm的白纸(与传感器投影面平行放置),0.2至3m×2m(原点是扫描中心位置),扫描角度180°
区域设置 输出1 它可在光轴方向上配置0到10米,带7个点。
输出2,3 光轴方向的线性或扇形设置,
百分比设置是输出1的比率
2扫描模式 它可以为每个区域的每个输出配置。
滞后 检测距离的10%或更小(不小于60mm)
产量 光电耦合器/ NPN集电极开路输出(30VDC 50mA以下)
输出1,2,3:当障碍物为区域时输出OFF,故障输出:正常运行时输出ON *
输入(1到4) 光电耦合器输入(共阳极,每个输入电流为4mA或更多),它们控制电流检测区域。
检测区域设置 通过输入切换(1至4)
当所有输入(1至4)为ON
(OFF:H电平输入,ON:L电平输入)时,发射停止
输出响应时间
2扫描模式时180msec以下(扫描速度1转/ 100毫秒280毫秒以下(100msec除外,区域切换时间除外)
输入响应时间 输入捕获周期:1个扫描时间(100毫秒)
发光二极管 电源LED(绿色):故障时闪烁
输出1,2和3 LED(橙色):当障碍物在区域时亮起
连接 1米飞线电缆
环境照度(注) 卤素/汞灯:10,000lx或更低,荧光灯:6,000lx或更低
环境温度/湿度 -10至+50摄氏度,85%RH或更低(无冷凝,无结冰)
抗振性 10至55Hz,双振幅1.5mm,每个X,Y和Z方向2小时
抗冲击性 490m / s 2,每个X,Y和Z方向10次
保护结构 IP64(IEC标准)
寿命 5年(电机寿命)
物料 前壳:聚碳酸酯,后壳:ABS
重量 约。500克
*故障输出OFF时,输出1至3关闭。
注)太阳光等强光可能会导致传感器故障。
