立即咨询安全型联轴器 ST系列
产品特点：
§ 结构：两段式构造用以装配预先构造的联轴器部件
· 部件一：啮合段
· 部件二：开关段配有弹簧预应力的啮合滑块和一体化固定装置
§ 温度范围：-30到+ 120°C
§ 使用寿命：按照技术规范操作，安全型联轴器可持久耐用且无需维护
§ 配合间隙：成品孔H7应该考虑并配合开关段接合
§ 材料：高强度硬化钢（表面氧化）。
§ 重新齿啮：通过轴向压力，开关滑块可以在驱动侧和从动侧的同步角位置处重新回到锁定位置。

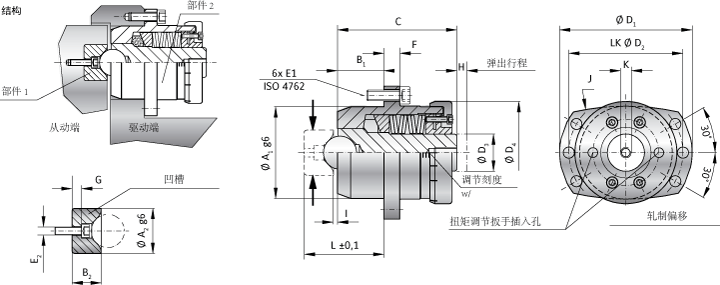

产品规格表：
产品规格ST
|
ST系列 |
|
10 |
15 |
三十 |
70 |
||
|
切向力（KN） |
1 |
|
1-4升2-8升6-20 |
5-10升10-20升20-35 |
8-20升15-40升30-70 |
||
|
温克尔（°） |
2 |
35 |
三十 |
三十 |
三十 |
||
|
中心直径扭矩模块g6（mm） |
一个1 |
28 |
40 |
70 |
90 |
||
|
定心直径接头插座g6（mm） |
A 2 |
18 |
24 |
34 |
44 |
||
|
定心直径接头插座g6（mm） |
B 1 |
15 |
20 |
35 |
45 |
||
|
定心长度接合插座（mm） |
B 2 |
13,5 |
14 |
22 |
三十 |
||
|
总长（mm） |
C |
56 |
67 |
95 |
135 |
||
|
外径（mm） |
D 1 |
45 |
59 |
100 |
129 |
||
|
螺栓圆直径（mm） |
D 2 |
37,5 |
50 |
86 |
110 |
||
|
直径柱塞（mm） |
D 3 |
8 |
16 |
28 |
35 |
||
|
直径调节螺母（mm） |
D 4 |
32 |
44 |
75 |
92 |
||
|
螺钉/拧紧扭矩ISO 4762（mm） |
E 1 |
6xM4x12 4,5 Nm |
6xM5x16 / 9,5 Nm |
6xM8x25 / 38 Nm |
6xM12x35 / 120 Nm |
||
|
螺钉/拧紧扭矩ISO 4762（mm） |
E 2 |
M4x20 4,5 Nm |
M4x14 4,5 Nm |
M6x20 15,5 Nm |
M8x25 38 Nm |
||
|
法兰厚度（mm） |
F |
五 |
7 |
12 |
16 |
||
|
距离（mm） |
G |
N / A |
五 |
8 |
10 |
||
|
驱动路径（mm） |
H |
3 |
4 |
7,5 |
10 |
||
|
距离（mm） |
一世 |
1,5 |
2 |
3 |
4 |
||
|
半径（mm） |
|
