力士乐控制系统 MLC

力士乐控制系统 MLC

产品规格:  
基于工业 PC 硬件 Vxx的运动控制系统 MLC
产品型号:  
基于工业 PC 硬件 Vxx的运动控制系统 MLC
立即咨询
力士乐控制系统 MLC
产品详情
规格参数

具有实时数据快速处理功能和非常好的性能运动控制的完整的控制系统
Windows 7 和运动逻辑固件集成在同一硬件上
Sercos, PROFIBUS 和 多功能以太网 Onboard
模块化扩展方案带 PCIe 插入卡

 99 根轴具有同步协调运动

特征
可扩装用于至 PL e/Kat 4 (EN ISO 13849-1) 的安全控制装置或 SIL 3 (IEC 62061)
产品说明

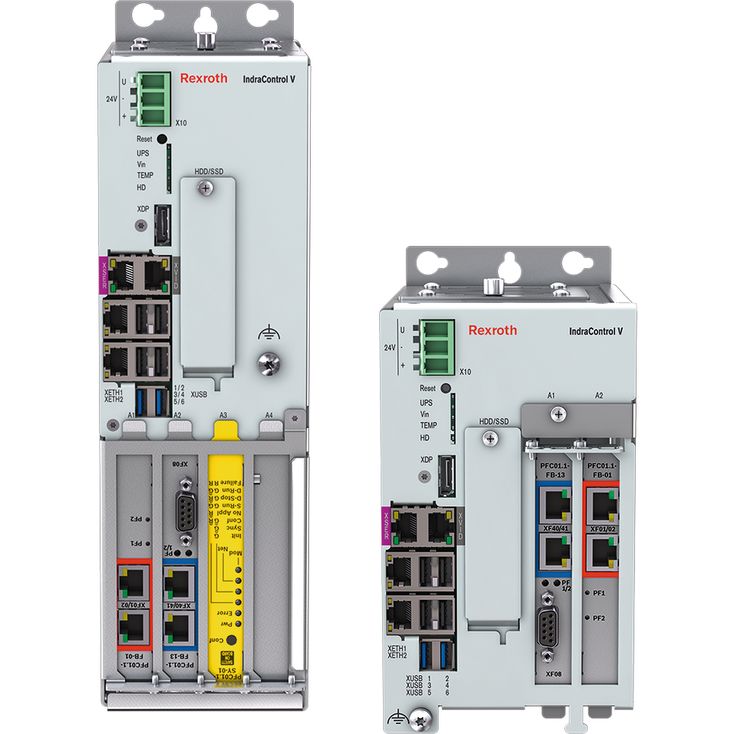

MLC 基于 VPB40,可提供强大、灵活的工业 PC 控制解决方案。除运动控制运动逻辑应用程序以外,该系统还能运行功能强大的软件工具,以实现相同控制硬件的可视化、过程数据处理、分析或报告。一个从属管理程序可以将箱式 PC 的硬件资源(旨在用于控制柜)分配给 MLC 具备实时功能的运动控制运动逻辑系统,以及 Windows 7 开放式操作系统。因此,MLC 能够提供更高的性能和灵活性,从而在任何应用中均能实现非常高的效率。


控制

类型

VPB40.3

运行时系统

集成运动控制系统

多任务

数据管理

代码、数据、剩余数据、用户数据

保留

启动项目

作为压缩归档文件的可编程逻辑控制器项目

内存和移动存储器中的用户数据

支持

扩展模块 (PCIe)

4

系统事件

用户内存

总计:代码、数据

MB

64

剩余内存

总计:系统、用户

MB

2

设备行规

设计

电气柜 PC

处理器

核心 i7-620M 2.66 GHz

RAM

GB

4

插槽

PCI Express (PCIe)

4

操作系统

Windows 7

板载诊断和设置

状态显示(bootSercos、测试)

System Tray Application

错误、警告、信息、系统复位

System Tray Application

以太网设置(IP 地址)

First Touch

Service Tool IMST/First Touch

基于网络的工程

机载通讯接口

以太网 TCP/IP 协议

控制组

Ethernet TCP/UDP/IP

USB Host/Device

板载

外部伺服监视器

DVI

串口

 CDI 接口将工业 PC 连接至显示器/终端

扩展模块 (PCIe)

数量

4

Realtime-Ethernet/PROFIBUS

PROFIBUS 主站

PROFIBUS 从站

PROFINET 控制器(主设备)

PROFINET 装置(从设备)

以太网/IP 扫描器(主设备)

以太网/IP 适配器(从设备)

Sercos III

Sercos III 主模块

导轴接口

SafeLogic

安全控制器符合 IEC 61508 (SIL 3) EN ISO 13849-1 (PL e/Cat 4)

HMI

VCH

Ethernet TCP/IP, OPC

VR21/VH21

Ethernet TCP/IP, OPC

VEP

Ethernet TCP/IP, OPC

VPP, VPB

Ethernet TCP/IP, OPC



输入/输出

类型

VPB40.3

通过 S20 (IP20) 分散控制

Sercos III

扩展模块 (PCIe)

PROFIBUS

EtherNet/IP

PROFINET

通过 Inline (IP20) 分散控制

Sercos III

扩展模块 (PCIe)

PROFIBUS

PROFINET

通过 Fieldline (IP67) 分散控制

PROFIBUS

扩展模块 (PCIe)

通过 S67 (IP67) 分散控制

Sercos III

扩展模块 (PCIe)

PROFIBUS

PROFINET

EtherNet/IP



逻辑控制

类型

VPB40.3

PLC 运行时系统

Logic 2G 内核

依据 IEC 61131-3(含补充说明)

项目组织

符合IEC 61131-3

加载和扩展 IEC-61131-3 应用

任务管理

任务可自由配置(优先级 0-20

循环、自由运行,事件受控,外部事件受控

20

输入/输出过程图像的同步处理

I/O 过程映像的 Sercos III 同步处理

PLC 周期时间

与系统循环同步

ms

≥ 1

Sercos 循环同步

ms

≥ 0.25

运动周期时间

命令值生成器

ms

≥ 0.5

PLC 处理时间

1000 个指令的典型处理时间

命令混合(实时、整数、Boolean 等)

µs

4

Boolean 运算

µs

4

文字运行

µs

4



运动控制

类型

VPB40.3

驱动轴数

实际、虚拟、编码器、组

99
-
-
-

控制器轴

中央控制

64

同步(ELS – 电子总轴)

虚拟轴(虚拟主轴)

编码器轴(实际主轴)

实际轴(伺服驱动器)

网络轴(交叉通信)

动态同步

主轴级联

定位

单轴

电子传输

电子凸轮

支持点列表(驱动器中, 1024 个支持点)

4

电子运动轨迹(控制器中,运动轨迹 16 个分段)

2

FlexProfile(控制器内部, 16 个分段的基于主轴/时间的运动轮廓)

4

符合 PLCopen的运动命令(选择)

MC_MoveAbsolute

MC_MoveRelative

MC_MoveVelocity

MC_Home

MC_CamIn, MC_CamOut

MC_GearIn, MC_GearOut

扩展的运动命令(选择)

MB_ReadListParameter

MB_WriteListParameter

MB_GearInPos

MB_PhasingSlave

MB_ClearAxisError

MB_ClearSystemError

液压功能

单轴控制器(BEST

同步器(主动/被动)

替代闭环

外力斜坡/曲线

随行程变化的减速

Sytronix 控制器

ST 代码进行的顺序程序设计

液压模板 (GAT)



Robot-Control

类型

VPB40.3

每次运动的轴数

16

多轴运动

包含辅助轴

16

运动转换

插值类型 LINEARCIRCULARPTP

可配置的过渡块

Override

示教功能

在室内的混合物活动

混合(和混合物的新活动)

输送带同步

点动/单步

速度限制

用于轨道和轴

加速限制

用于轨道和轴

保护区域



扩展系统功能(选择)

类型

VPB40.3

可编程限位开关

测量轮子

探头



技术功能(选择)

类型

VPB40.3

曲轴运动学

横切割器

随动剪机

环路控制

张力控制

寄存器控制

卷绕机

魔术带

智能带



诊断

类型

VPB40.3

诊断(状态、警告、错误)

功能模块(软件)

参数访问诊断内存(软件)

通过显示屏(控制硬件)本地化

轴监测 (如:功率、编码器、极限值)

诊断存储器(64 kB 999 条消息)

适用于 IEC 应用的调试显示器



驱动系统

类型

VPB40.3

电轴

IndraDrive

含固件 MPB/MPH BASIC ADVANCED

含固件MPD 的双轴控制单元

IndraDrive Mi

带固件 MPB

IndraDrive Cs

Sercos Pack-Profile

控制通讯方式

Sercos III

Sercos III - 周期时间

ms

≥ 0.25

液压轴

VT-HMC-1-1x (Sercos)

分散轴控制器(IP20

IAC Multi-Ethernet

集成了阀门的轴控制器(分散)

行内块输入/输出

集成了控制器的轴控制(集中)

液压轴

Sytronix FcP

Sytronix DFEn

Sytronix SvP



工程和操作

类型

VPB40.3

IndraWorks

First Touch

基于网络的调试

维修工具 IMST

基于网络的工程
